Конструкции навеса для АЗС и АГЗС изготавливаются в соотвествии с ТУ 5283-001-59194867-2004 из стального металлопроката, огрунтованного эмалями "ПФ"  и предназначены для эксплуатации в районах с расчетной зимней температурой наружного воздуха до минус 60 ºС, с сейсмичностью до 9 баллов включительно (с учетом требований СНиП II-7-81*), для всех климатических районов по снеговой и ветровой нагрузок (по СНиП 2.01.07-85*). Конструкции поставляются на основании договора поставки, утвержденной проектной документации и должны соответствовать требованиям ГОСТ 23118-99, СП 53-101-98 и указанных технических условий.

Наша компания предлагает Вам, большое количество вариантов качественных навесов, которые можно смоделировать из типовых секций. На все предлагаемые конструкции навесов, изготовленные ООО «ЕвропаркИнжиниринг» предоставляются паспорта изделия и сертификаты на используемые материалы. Наши конструкции проверены временем и они не рухнут под собственным весом, от климатических нагрузок или врезавшегося в них автомобиля.
В базовый комплект поставки металлоконструкций навеса включаются: несущие конструкции навеса, кровля из оцинкованного профилированного листа и ливнестоки, комплект болтов и метизов.  Делая навесы азс для северных регионов применяется сталь 09Г2С.  Для рекламного оформления навесов, мы можем разработать дизайн проект любой сложности и изготовить фризы навесов, облицовку колон и многое другое из различных по качеству материалов.

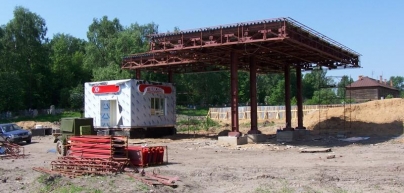

Сборка несущие конструкции навеса над ТРК Приципиальная модель несущих конструкций навеса над ТРК
ВЫБОРОЧНЫЙ ПЕРЕЧЕНЬ НАВЕСОВ НАД ТРК или ГРК

Навесы над одним островком ТРК
Навес (СЕКЦИЯ) на двух опорах с размером кровли по осям 7200х8000 мм*  устанавливается над одной ТРК. Фактическая площадь кровли навеса 60м2. Общий вес металлоконструкций секции навеса от 6,91 тонн (из стали 09Г2С - 7,25 тонн). Применение данного типа навеса наиболее распростанено при строительстве МиниАЗС и ТЗП и АГЗС. Данный навес является основой для конструирования всех типовых навесов над 2-мя, 3-мя и более ТРК.

Навесы над одним островком с переходом на здание операторной
Навес (СЕКЦИЯ) над одной ТРК или ГРК на четырех опорах с размером кровли по осям 7200х1440 мм. Фактическая площадь кровли навеса с учетом перехода на здание операторской АЗС (АГЗС) - 106м2. Эти навесы нашли наибольшее распространение в комплекте со зданием 26м2, при строительстве бюджетных АГЗС. Общий вес металлоконструкций навеса - 7,6 тонн (из стали 09Г2С - 8,45 тонн)
Колоны над ТРК (ГРК) параллельны фасаду здания операторной
Колоны над ТРК (ГРК) перпендикулярны фасаду здания операторной

Навесы над двумя островками ТРК
Навес на четырех опорах, состоит из двух СЕКЦИЙ и устанавливается над двумя ТРК. Размером кровли  основного навеса по осям 7200х16000 мм. Фактическая площадь кровли навеса 118м2. Общий вес металлоконструкций навеса от 10,7 тонн (из стали 09Г2С от 12,5 тонн). Как вариант, возможно изготовление навеса из двух секций, каждая из которых будет установлена на одной опоре.
С учётом различных комбинаций расположения опор навеса и использования переходных навесов, мы можем получить несколько вариантов установки данного навеса относительно здания операторной АЗС (АГЗС). Данные навесы можно устанавливать, как не зависимо от здания операторной, так и с помощью переходных навесов они могут быть связанны со зданием операторной. Специально для АГЗС и АГНКС разработаны специальные вставки в конструкции навесов, которые позволяют увеличить межосевое расстояние между островками ТРК до 9000мм. Это сделано для того, что бы под навесом, между ГРК можно было свободно установить разделительную стену. Размер кровли, по осям, у такого навеса 7200Х17000мм, а фактическая площадь кровли - 126м2. Общий вес металлоконструкций основного навеса от 11,7 тонн (из стали 09Г2С от 13,8 тонн).
 Прямой навес над двумя ГРК Т-образный навес над двумя ТРК  Прямой навес над двумя ТРК
Т-образный навес над двумя ГРК Т-образный навес над двумя ТРК Т-образный навес над двумя ТРК  Прямой навес над двумя ТРК на двух колонах

Навесы над тремя островками ТРК
Навес для установки над тремя ТРК, состоит из трех СЕКЦИЙ. Размером кровли основного навеса по осям 7200х24000 мм. Фактическая площадь кровли навеса 177м2. Как вариант возможно изготовление навеса из трех секций, каждая из которых имеет только одну опору.
С учётом различных комбинаций расположения опор навеса и использования переходных навесов, мы можем получить несколько вариантов установки данного навеса относительно зданий операторной АЗС (АГЗС). Данные навесы можно устанавливать, как не зависимо от здания операторной, так и с помощью переходных навесов они могут быть связанны со зданием операторной. Специально для АГЗС и АГНКС или МАЗС разработаны конструкции навесов с увеличенным до 9000мм расстоянием между островками. Для того, что бы под навесом, между ГРК можно было свободно установить разделительную стену. Размер кровли, по осям, у такого навеса 7200Х25000мм, а фактическая площадь кровли - 184,2м2.
 Т-образный навес над тремя ТРК Прямой навес над тремя ТРК  Прямой навес для МАЗС  Прямой навес над тремя ТРК

Навесы над четырьмя островками ТРК
Основной навес на восьми опорах, с общим размером кровли 7200х32000 мм* состоит из четырех СЕКЦИЙ, предназначенных для установки над 4-мя ТРК. Фактическая площадь кровли навеса 236м2. Общий вес металлоконструкций навеса от 21,1 тонн (из стали 09Г2С от 25 тонн). Данный вариант навесов наиболее приемлем для установки на больших автозаправочных комплексах или многотопливных АЗС (МАЗС), где требуется одновременно обслуживать большое количество автотранспорта.
С учётом различных комбинаций расположения опор навеса иили использования переходных навесов, мы можем получить различные варианты установки данного навеса относительно зданий операторной АЗС (АГЗС). Данные навесы можно устанавливать, как не зависимо от здания операторной, так и с помощью переходных навесов, они могут быть связанны со зданием операторной. Специально для АГЗС, АГНКС или МАЗС разработаны конструкции навесов с увеличенным до 9000мм осевым расстоянием между островками. Это сделано для того, что бы под навесом, между ГРК можно было установить разделительную стену и осуществлять свободный подъезд автомобилей к ГРК.
Примечание:
Как вариант, помимо навеса на восьми опорах, возможно изготовление навеса на четырех опорах, из четырех секций, каждая из которых имеет только одну опору.


 Т-образный навес

НАВЕСЫ НАД ЧЕТЫРЬМЯ ТРК
Предлагаем навесы для АЗС на четырех опорах, с размером кровли 14400х16000 мм* для установки над 4-мя ТРК. Фактическая площадь кровли навеса 232м2. Общий вес металлоконструкций навеса - 20,1 тонн (из стали 09Г2С - 24,3 тонн).
Навес собирается из четырех секций, каждая секция устанавливается на одну опору. При необходимости, такой же навес можно собрать из секций, каждая из которых установлена на двух опорах. И тогда общее количество опор навеса будет не четыре, а восемь.
Примечание: Конструкции основного навеса могут комбинироватся с переходными навесами разного размера в зависимости от наличия или отсутствия магазина в здание операторной АЗС.
НАВЕС НАД ДВУМЯ ТРК
Навес балочного типа, над двумя ТРК, на четырех опорах, размер кровли 14300Х10000мм*. Фактическая площадь кровли навеса 150м2. Общий вес металлоконструкций навеса - 8,5 тонн (из стали 09Г"С - 10,8 тонн).
Примечание: Из-за особенностей применяемых материалов, предполагается установка данного навеса при условии 9м от здания до ТРК.

Переходные навесы


Навес переходной для "Т"-образного навеса, от основного навеса до здания  операторной АЗС. Навесы бывают двух размеров.
5000х13430 мм*  (при расстоянии в 15м от здания операторской АЗС до ТРК). Фактическая площадь кровли навеса 67м2. Общий вес металлоконструкций навеса  5,2 тонны (из стали 09Г2С - 6,14 тонн).
5000Х7850 мм* (при расстоянии в 9 м от здания операторской АЗС до ТРК). Фактическая площадь кровли навеса 39м2. Общий вес металлоконструкций навеса - 4,57 тонн (из стали 09Г2С - 5,4 тонн).
Навес переходной для "прямого", от  основного навеса до здания  операторной АЗС. Навесы бывают двух размеров.
7200х12710 мм* (при расстоянии в 15 м от здания операторской АЗС до ТРК). Фактическая площадь кровли навеса 93м2. Общий вес металлоконструкций навеса - 5,86 тонн (из стали 09Г2С - 6,9 тонн).
Навес переходной с "прямого" навеса на здание, размер переходного навеса 7200х6710 мм* (при расстоянии в 9 м от здания операторской АЗС до ТРК). Фактическая площадь кровли навеса 49м2. Общий вес металлоконструкций навеса - 4,5 тонн (из стали 09Г2С - 5,3 тонны).




Навес переходной (из легких металлических конструкций и покрытием из поликарбоната) основного навеса на здание, размер переходного навеса 5250Х7430 мм*. (при расстоянии в 9м от здания операторской АЗС до ТРК). Фактическая площадь кровли навеса 39м2.

Порталы для блочных АЗС
Конструкция портала над горизонтальным резервуаром для хранения ЖМТ. Конструкции  портала  устанавливаются для монтажа опор навеса  при строительстве АЗС блочного типа.


Блочная компоновка особенно актуальна при строительстве АЗС на стестненных участках или при строительстве компактных мини АЗС
* - рамеры указаны по осям металлических конструкций навесов
