ПРОДУКЦИЯ:

Фасадно-потолочные системы из оцинкованных реечных панелей (сайдинга или вагонки) Фасадно-потолочная система типа рейка потолочная, сайдинг или металлическая "вагонка" представляют собой конструкцию, состоящую из панелей реечного типа полезной шириной 180 мм (П180) и 245мм (П245), собранных в "замок". Рекомендуемая монтажная длинна панели до 4,5-5 метров. Помимо облицовки фасадов зданий различного назначения и подвесных потолков для навесов над ТРК реечная панель может применяться при изготовлении рекламных конструкций и облицовке малых архитектурных форм. При монтаже панелей не требуется специальных креплений типа «гребенка». Реечные панели изготавливаются из оцинкованной ленты (штрипса) толщиной 0,5-0,7 мм с большим выбором цветов декоративных покрытий, выполненных в заводских условиях. Панели имеют отличное сопротивление атмосферному влиянию и хорошую долговечность декоративного покрытия. Панели морозостойки, водостойки, не электризуемы, не сгораемы и безвредны для здоровья. Материалы, используемые для производства панелей, сертифицированы в России.

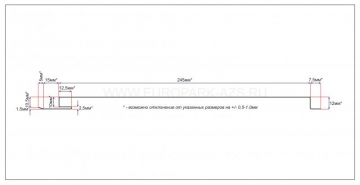

Размеры панели в разрезе		Общий вид панелей на потолке

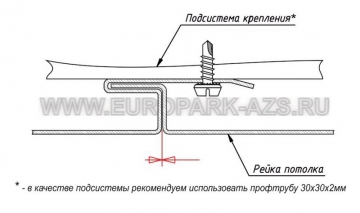

Крепление панелей в «замок»	Упаковка панели для отгрузки
	СМОТРЕТЬ ВИДЕО О ПРОИЗВОДСТВЕ ПАНЕЛИ	Что бы получить общее представление, о том как делается реечная панель мы предлагаем вам ознакомится с этим видео. Надеемся, что оно поможет вам понять этот процесс. Мы можем откатать для вас панель любой длинны до 6000мм.
Существующая система реечных панелей позволяет:
Получить конструктивно жесткую облицовку фасада или подвесного потолка. Рейка путем защелкивания крепится в «замок» предыдущей рейки образуя при этом жесткое соединение, которое при необходимости можно разобрать и собрать без повреждения внешней поверхности рейки.

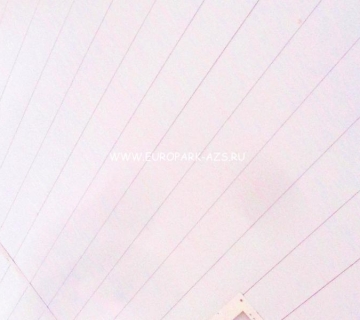

Вертикальное расположение на стене		Потолок из реечной панели
Ускорить производство фасадных работ, потому что при монтаже реечных панелей не нужно проводить дополнительные работы по выравниванию несущих стен. Выравнивание неровностей или дефектов стен здания, на которое монтируют панели, проводится за счет самой каркасной системы; Придать зданиям и сооружениям современный внешний вид и дополнительно улучшить их теплозащиту, ветрозащиту и влагозащиту.

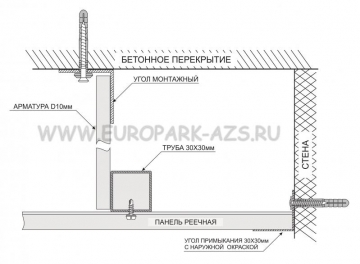

СХЕМЫ КРЕПЛЕНИЯ ПОТОЛОЧНОЙ ПАНЕЛИ К БЕТОННЫМ ПЕРЕКРЫТИЯМ

		Разнообразная палитра цветов полимерного покрытия реечной панели в комбинации с дополнительными декоративными элементами позволяет добиватся при ограниченных финансах в ограниченное время неплохого визуального эфекта при оформлении зданий
Осуществлять надежную защиту различных типов и вентиляцию внутреннего пространства с отвода конденсата за счет конструкции замка панелей. Что предотвращает намокание изолирующего материала и позволяет достигнуть его оптимального использования.
Получить возможность выдерживать различные перепады температуры (панель пригодна для использования в температурных границах от + 55C° до - 65С°). Форма панелей и конструкция каркаса имеют необходимые зазоры и загибы, которые могут компенсировать деформации, возникающие в процессе монтажа и эксплуатации.

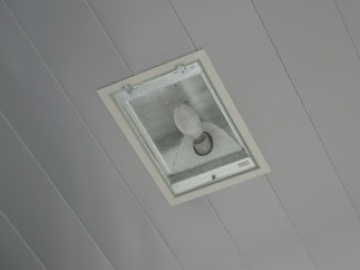

Облицовка потолка навеса над ТРК со встроенным светильником		Облицовка здания операторной АЗС, фриза навеса и подвесного потолка над ТРК

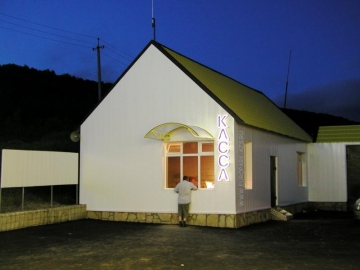

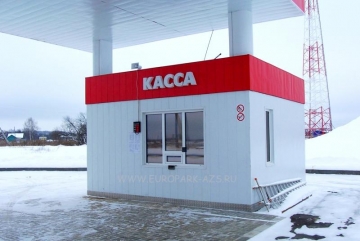

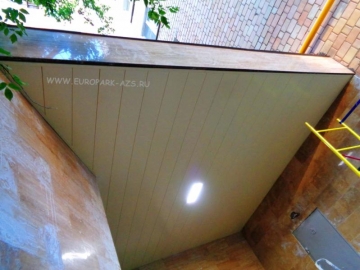

Облицовка фасадов здания операторной АЗС		Облицовка подвесного потолка на крыльце офисного здания

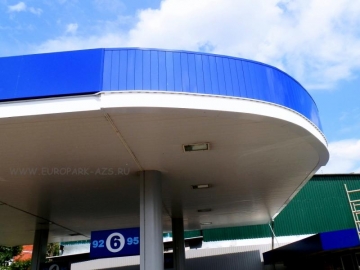

Элементы фриза навеса над ТРК и подвесной потолок навеса		Облицовка и фриз здания операторной АЗС, подвесной потолок навеса над ТРК
Каркас для крепления панелей может быть изготовлен по нескольким вариантам в зависимости от потребностей Заказчика
Вариант №1 - каркас для крепления стеновых панелей состоит из системы поперечных (опорных, шаг 600) и продольных (несущих, шаг < 500) деревянных брусков сечением не менее 50х50 мм. Бруски изготовляются из древесины хвойных пород с влажностью не более 10%. Перед монтажом бруски должны быть подвергнуты глубокой антиперитовой и антисептической обработке. При необходимости утепления стен, теплоизоляция укладывается в образовавшееся между опорными брусками решетчатое поле, и с помощью зажимов фиксируется по углам и центру, а после дополнительно, прижимается вертикальными несущими брусками. Выравнивание поверхности опорных реек выполняется за счет системы подкладок или установкой дополнительных распорок. При толщине утеплителя 50 мм, возможна установка поперечных брусков больших сечений, монтаж дополнительных распорок по проекту. Крепление опорных брусков к стене осуществляется дюбелями. Марка дюбелей определяется проектом в зависимости и от материала обшиваемой стены.Подобное крепление оправдывает себя при монтаже панелей на здания и сооружения с небольшими площадями облицовки и не имеющими жестких противопожарных требований.
Вариант №2 - каркас для крепления стеновых панелей состоит из системы несущих стальных профилей, которые крепятся к плоскости стены анкерными дюбелями на кронштейны с шагом крепления не более 600 мм по длине и 600 мм по высоте каркаса. Крепление профилей, в зависимости от требований к расположению на фасаде здания реечных панелей может осуществляться как горизонтально, так и вертикально или под заданным углом. В качестве несущего стального профиля можно рекомендовать профилированную трубу квадратного сечения размером 30Х30Х1,5мм или «шляпный» профиль с толщиной стенки не менее 1,5мм. Несущие профили крепятся к облицовываемым стенам на кронштейнах, а сами кронштейны в зависимости от материала, из которого изготовлены стены, могут крепиться, как на анкерные гвозди (если стены кирпичные или бетонные), так и на саморезы по металлу, если в основании стен использован металлический профиль.
Горизонтальное и вертикальное выравнивание направляющих относительно поверхности облицовываемых стен осуществляется с помощью подвижных и не подвижных угловых кронштейнов за счет их оттяжки и достигается необходимое выравнивание несущего профиля. Сами реечные панели крепятся к несущему профилю на шурупах саморезах типа «КЛОПП», а следующей панелью место крепежа закрывается. Когда монтируемые таким образом панели доходят до угла здания места их состыковки закрываются равнополочным или разнополочным угловым профилем из оцинкованной стали, места примыкания реечных панелей к проемам (окна, двери, ворота и т.п.) закрываются «Z» - образным профилем, а места торцевой состыковки панелей «Т»-образным профилем.

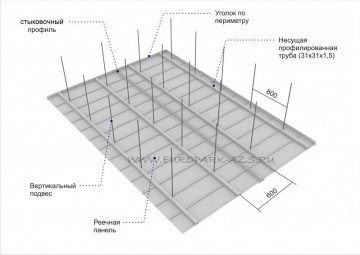

Вариант №3 - каркас для крепления потолочных панелей состоит из системы несущих стальных профилей, которые крепятся к металлическим конструкциям навеса на сварных или болтовых соединениях с шагом крепления не более 600 мм по длине и 600 мм по ширине каркаса. В качестве несущего стального профиля можно рекомендовать профилированную трубу квадратного сечения размером 30Х30Х1,5мм. Вертикальное выравнивание направляющих относительно горизонта осуществляется с помощью вертикальных подвесов, которые изготовлены из гладкой арматуры и после выравнивания жестко фиксируются электросваркой с профильной трубой. Сами реечные панели крепятся к несущему профилю на шурупах саморезах типа «КЛОПП», а следующей панелью место крепежа закрывается. Когда монтируемые таким образом панели доходят до края навеса места их состыковки с фризом навеса закрываются равнополочным или разнополочным угловым профилем, а места торцевой состыковки панелей закрываются «Т»-образным профилем.


Кронштейн угловой	Кронштейн угловой подвижный	Профиль «шляпный»


Труба профильная	Анкерные гвозди	Саморезы для крепления речных панелей «КЛОПП»	Шурупы саморезы с пресшайбой для крепления несущих профилей к кронштейнам


Угловой профиль	«Z»-образный профиль	«Т»-образный профиль
